Produktdetails:
|
Nennstrom:: | 50mA bis 25A | Nennspannung:: | WECHSELSTROM 250V |
---|---|---|---|
Basis:: | aus Thermoplast | Bleitraht:: | Verzinnte Legierung |
Größe:: | 8,0 mm * 4 mm | Ausschaltvermögen:: | Niedrig |
Sicherungselement:: | mit einer Breite von mehr als 20 mm | Form:: | Quadrat |
Funktion:: | Isolierung, explosionsgeschützt | Verpackung:: | PE-Tasche |
Hochlicht:: | Hochlicht: Thermoplastische 250V-Miniaturpatronenverschluss, 8X4mm-Miniaturpatronenverschluss | ||
Hervorheben: | Mikrotubuläre Sicherung mit langsamem Schlag T2A,8X4mm Mikrotubulierte Sicherung |

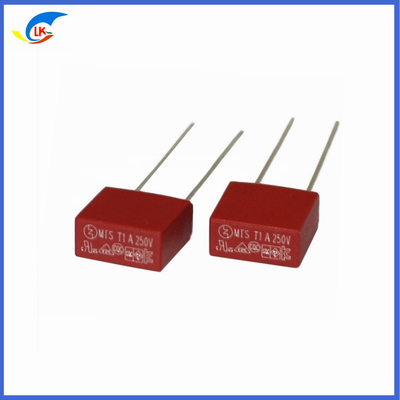

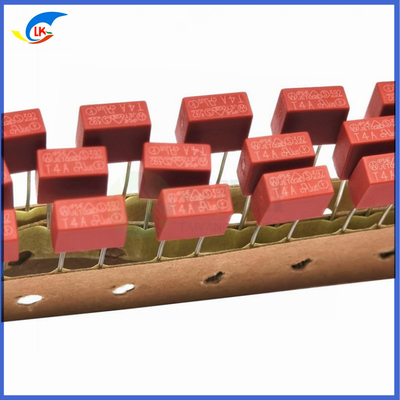

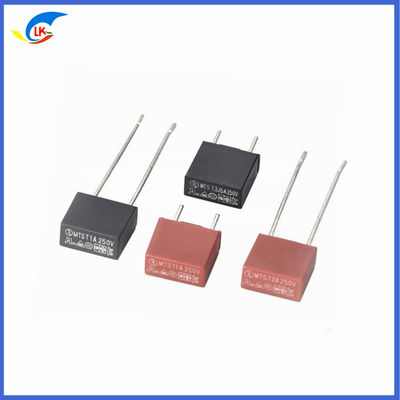

250V Radial Lead Quadrat Typ Zeitverzögerung Langsamer Schlag Zeitverzögerung Subminiatur MST MTS Mikroschutz
Beschreibung der Quadrat-Schleifschutzschutzschutzschutzschutzschutzschutzschutzschutzschutz
Nennspannung: 250 V
Material: Basis und Deckel: Schwarzer Thermoplast, Stift: Zinn-Blei Plattierte Legierung
Bescheinigung: CUL,UL
Anwendung: Haushaltsgeräte, Stromversorgung, Kommunikation, Unterhaltungselektronik
Typ: MTS TMS 8X4mm
Größe: 8,0 mm*4 mm
Nennstrom: 50mA - 25A
ProduktmerkmaleQuadratische Zeitverzögerung Subminiatur Sicherungen
1. Zugfestigkeit der Nadel: 5 N 10±1 S
2. Schubstärke der Nadel: 2 N 10±1 S
3. Schweißbarkeit: Wellenlöten: 260°C, ≤ 3S; Eisenlöten: 350±10°C, ≤ 1S
4 Schweißwärmewiderstand: Wellenlöten: 260°C, 10s; Eisenlöten: 350°C, 3S
Elektrische Eigenschaften von Zeitverzögerungs-Subminiatur Sicherungen Mikrofuse
1. Versuchsbedingungen
Die Umgebungstemperatur für alle Prüfungen beträgt 25 ± 5 °C.
2. Segmentierungsfähigkeit
Sicherungssegmentkapazität: bei 250 V Wechselstrom, 35 A oder 10 mal der Nennstrom unter den größeren.
Der Isolationswiderstand der Sicherung nach der Schnittfähigkeitstest beträgt mehr als 0,1 MΩ.
3. Temperaturanstiegstest
Der Temperaturanstieg an einem beliebigen Teil der Sicherung wird gemessen, um 135 °C nicht zu überschreiten, und die Umgebungstemperatur beträgt 25±5 °C, wenn die Sicherung 15 Minuten lang um das 1,5-fache des Nennstroms getrennt wird.gefolgt von 0.1 mal der Nennstrom alle 15 Minuten.
Die Zeichnung der langsamen Quadrat-Subminiatur-Sicherung
Beschreibung der Mikrofusilien mit Radialblei
RSpannung | 350 V |
Basis und Kap | Schwarzes Thermoplast |
Ausrüstung | Bleigehäuse |
Bescheinigung | CUL,UL |
Anwendung | Haushaltsgeräte, Stromversorgung, Kommunikation, Unterhaltungselektronik |
Typ | FMS 8X4mm |
Größe | 8.0mm*4mm |
Nennstrom | 50mA - 10A |
Einzelheiten zu MTS 8X4mm Radial Lead Micro Fuses mit Zeitverzug
Katalognummer | Ampereinheit | Nennspannung | Maximaler Spannungsabfall (mv) | I2T Schmelzintegral ((A2.S) |
MTS0050A | 50 mA | 250 V | 555 | 0.02 |
MTS0100A | 100 mA | 250 V | 355 | 0.11 |
MTS0125A | 125 mA | 250 V | 323 | 0.12 |
MTS0160A | 160 mA | 250 V | 296 | 0.17 |
MTS0200A | 200 mA | 250 V | 272 | 0.21 |
MTS0250A | 250 mA | 250 V | 251 | 0.41 |
MTS0315A | 315 mA | 250 V | 237 | 0.63 |
MTS0400A | 400 mA | 250 V | 211 | 1.22 |
MTS0500A | 500 mA | 250 V | 202 | 2.34 |
MTS0630A | 630 mA | 250 V | 191 | 2.88 |
MTS0800A | 800 mA | 250 V | 172 | 3.92 |
MTS1100A | 1A | 250 V | 200 | 5.77 |
MTS1125A | 1.25A | 250 V | 200 | 8.34 |
MTS1160A | 1.6A | 250 V | 190 | 13.60 |
MTS1200A | 2A | 250 V | 170 | 25.90 |
MTS1250A | 2.5A | 250 V | 170 | 42 |
MTS1315A | 3.15A | 250 V | 150 | 58 |
MTS1400A | 4A | 250 V | 130 | 92 |
MTS1500A | 5A | 250 V | 130 | 140 |
MTS1630A | 6.3A | 250 V | 130 | 330 |
MTS1800A | 8A | 250 V | 100 | 470 |
MTS2100A | 10A | 250 V | 100 | 620 |
Beschreibung der Quadrat-Schleifschutzschutzschutzschutzgeräte mit langsamem Schlag
Nennspannung | 250 V |
Basis und Kap | Schwarzes Thermoplast |
Ausrüstung | Bleigehäuse |
Bescheinigung | CUL,UL |
Anwendung | Haushaltsgeräte, Stromversorgung, Kommunikation, Unterhaltungselektronik |
Typ | FMS 8X4mm |
Größe | 8.0mm*4mm |
Nennstrom | 50mA - 10A |
Einzelheiten zu tMS 8X4mm-Zeitverzögerungs-Radial-Blei-Mikrofusilien
Katalognummer | Ampereinheit | Nennspannung | Maximaler Spannungsabfall (mv) | I2T Schmelzintegral ((A2.S) |
TMS0050A | 50 mA | 350 V | 655 | 0.04 |
TMS0100A | 100 mA | 350 V | 410 | 0.31 |
TMS0125A | 125 mA | 350 V | 323 | 0.42 |
TMS0160A | 160 mA | 350 V | 296 | 0.57 |
TMS0200A | 200 mA | 350 V | 272 | 0.71 |
TMS0250A | 250 mA | 350 V | 251 | 0.91 |
TMS0315A | 315 mA | 350 V | 237 | 0.63 |
TMS0400A | 400 mA | 350 V | 211 | 1.22 |
TMS0500A | 500 mA | 350 V | 202 | 2.34 |
TMS0630A | 630 mA | 350 V | 191 | 2.88 |
TMS0800A | 800 mA | 350 V | 172 | 3.92 |
TMS1100A | 1A | 350 V | 200 | 8.77 |
TMS1125A | 1.25A | 350 V | 200 | 10.22 |
TMS1160A | 1.6A | 350 V | 190 | 14.88 |
TMS1200A | 2A | 350 V | 170 | 29.90 |
TMS1250A | 2.5A | 350 V | 170 | 47 |
TMS1315A | 3.15A | 350 V | 150 | 62 |
TMS1400A | 4A | 350 V | 130 | 104 |
TMS1500A | 5A | 350 V | 130 | 195 |
TMS1630A | 6.3A | 350 V | 130 | 378 |
TMS1800A | 8A | 350 V | 100 | 521 |
TMS2100A | 10A | 350 V | 100 | 640 |
Funktion der Zeitverzögerung Mikrofusilien
1Unter normalen Umständen spielt die Einwegverschlusssauger die Rolle der Verbindung der Schaltung in der Schaltung.
2. Unter abnormalen (Überlastung) Umständen, einmalige Sicherung als Sicherheitsschutzelement in der Schaltung, durch seine eigene Sicherung Sicherheit abgeschnitten und schützen die Schaltung.
Funktionsprinzip der Mikrofusilien mit Zeitverzögerung
Wenn eine einmalige Sicherung angetrieben wird, erhöht die durch elektrische Energie umgewandelte Wärme die Schmelztemperatur.die erzeugte Wärme wird durch die Schmelze und die Außenhülle in die Umgebung ausgestrahlt, und die durch Konvektion und Leitung emittierte Wärme erreicht allmählich das Gleichgewicht mit der erzeugten Wärme.die überschüssige Wärme wird sich allmählich im Schmelzstoff ansammeln, wodurch die Schmelztemperatur steigt. Wenn die Temperatur den Schmelzpunkt des Schmelzes erreicht und überschreitet, schmilzt das Schmelz, verschmilzt und schneidet den Strom ab.die Rolle des Sicherheitsschutzkreislaufs spielte.
